Contoh Soal Erd Dan Jawaban
contoh gambar erd mebel
1. contoh gambar erd mebel
iTU jawaban saya
thank you
2. contoh kasus diagram erd
itu gbr + jawaban nya
semoga membantu
3. contoh kasus erd beserta penjelasannya!
Jawaban:Contoh ERD – ERD yaitu kependekan dari Entity Relationship Diagram atau dalam Bahasa Indonesia diagram relasi antar entitas. Dimana merupakan sebuah bagian yang tidak dapat dipisahkan dengan analisa perancangan sistem.
Bagi kalian yang merasa bingung, tulisan ini akan sedikit memberikan pengetahuan mengenai ERD yang meliputi; pengertian, simbol, metode, notasi, fungsi hingga contoh ERD itu sendiri.1. Pengertian ERD Secara Umum
Secara umum ERD dapat diartikan sebuah model yang mengatur hubungan antar entitas atau tabel dalam sebuah database.
Dimana entitas satu dengan yang lainnya memiliki relasi atau keterhubunagan yang tidak dapat terpisahkan. Entitas yang dimaksud dalam hal ini adalah tabel, database sendiri merupakan sekumpulan tabel, khususnya untuk SQL.
2. Pengertian ERD Menurut Ahli
Setelah kita mengetahui ERD secara umum, selanjutnya kita akan mencari tahu apa itu ERD menurut para ahli? Tujuannya tentu supaya kalian lebih paham dan lebih mengerti akan hal ini.
Brady dan Loonam (2010) – Entity Relationship Diagram (ERD) adalah sebuah teknik yang dipakai untuk memodelkan kebutuhan data dari suatu organisasi.
Sutanta (2011:91) – Sutanta dalam sebuah bukunya dengan judul “Basis Data Dalam Tinajauan Konseptual” menyatakan suatu moedel data yang dikembangkan secara objek.
Mata-Toledo dan Cushman (2007 : 139) – Mereka mendefinisikan ERD sebagai representasi grafis dari logika sebuah database.
Dari pengertian ERD menurut para ahli di atas, kita dapat simpulkan bahwa ERD (Entity Relationalship Diagram) ialah gambaran grafis yang mewakili logika database yang dilengkapi secara mendetail, seperti entitas, hubungan dan batasannya.Fungsi ERD
Entity Relationalship Diagram (ERD) dikembangkan dengan tujuan dan fungsi, adapun fungsi dari ERD tersebut adalah sebagai berikut.
Memberikan kemudahan dalam menganalisis sebuah basis data (database) dengan cara yang cepat serta murah.
Menjalankan hubungan antar data yang memiliki keterkaitan berdasarkan objek yang dihubungkan dengan suatu relasi.
Mendokumentasikan data yang ada dalam sebuah basis data dengan cara menganalisis serta mengidentifikasi setiap objek atau entitas dan relasinya.
Melakukan pengujian model yang telahh dibuat.
Model Data
Model data secara umum terbagi menjadi 3 model, yaitu konseptual, logis dan fisik. Berikut masing-masing penjelasannya.
Model data konseptual – Model jenis ini merupakan model ER tertinggi yang berisi data secara detail. Model konseptual biasanya mendefinisikan entitas data dari referensi utama yang dapat digunakan oleh suatu organisasi.
Model data logis – Jenis model ini tidaklah memrlukan model dengan konseptual, mengapa demikian? Sebab model ER logis mengandung lebih rinnci dibandingkan dengan model konseptual.
Model data fisik – Model fisik ini memungkinkan dikembangkan dari masing-masing model ER logis. Pada umummnya model ini dikembangkan untuk dijadikan sebagai database.
Notasi, Komponen dan Simbol ERD
simbol erd
Suatu Entity Relationalship Diagram (ERD) dibangun menggunakan komponen atau notasi dan simbol. Masing masing komponen atau notasi digambarkan melalui simbol tertentu, seperti berikut;
Persegi panjang menggambarkan entitas
Belah ketupat menggabarkan relasi
Lingkaran menggambarkan atribut
Garis menggambarkan hubungan.
Penjelasan:#AYOTANYA
4. kepanjangan ERD adalah?
Jawaban: ERD (Entity Relationship Diagram)
Penjelasan: Adalah suatu model untuk menjelaskan hubungan antar data dalam basis data berdasarkan objek-objek dasar data yang mempunyai hubungan antar relasi.
ERD untuk memodelkan struktur data dan hubungan antar data, untuk menggambarkannya digunakan beberapa notasi dan simbol.
5. yang termasuk dalam komponen ERD adalah ?
Jawaban:
ERD terdiri dari atas TigaKomponen,
Yaitu:
Entitas (Entity)
Atribut (Attribute), dan
Relasi atau Hubungan (Relation).
#SemangatBelajar
6. sebutkan dan jelaskan macam-macam ERD
Jawaban:
ERD adalah model atau rancangan untuk membuat database, supaya lebih mudah dalam menggambarkan data yang memiliki hubungan atau relasi dalam bentuk sebuah desain. Dengan adanya ER diagram, maka sistem database yang terbentuk dapat digambarkan dengan lebih terstruktur dan terlihat rapi.
Jenis Model Data
Untuk menyusun sistem database yang tepat, maka kita harus menentukan terlebih dahulu mengenai jenis model data yang akan digunakan. Yang mana, hal tersebut akan sangat berpengaruh nantinya pada pengembangan aplikasi sesuai dengan kebutuhan proyek bisnis.
Model ER konseptual sangat berguna untuk mendokumentasikan segala bentuk arsitektur data pada sebuah organisasi. Model ini dapat digunakan untuk satu atau lebih jenis model data logis. Tujuan dari pengembangannya adalah untuk membangun struktur metadata untuk data master entitas dan set ER model logis.
1. Data Logis
Jenis yang pertama adalah model data logis, dimana untuk proses pembuatannya tidak membutuhkan model data konseptual. Komponen dalam model data logis antara lain, entitas data master, operasional, dan transaksional yang telah terdefinisi sebelumnya. Model ini juga dapat dikembangkan secara independen mulai dari yang lebih spesifik, hingga sistem manajemen basis data yang dapat diimplementasikan langsung.
2. Data Fisik
Model data fisik memungkinkan untuk dikembangkan dari model data logis. Model ini yang digunakan sebagai database. Model data fisik dipakai dalam menentukan metadata struktural dalam sistem manajemen database sebagai objek penyimpanan data yang bersifat relasional, contohnya tabel, indeks dan trigger pada database.
7. Simbol persegi dalam ERD berfungsi sebagai?
mendefinisikan entitas kalo gak salah
simbol persegi mewakili entitas(entity)
--Entitas ialah suatu objek yang dapat dibedakan dengan objek lainnya. Entitas berfungsi untuk memberikan identitas pada entitas yang memiliki label dan nama.
8. apa hubungan DFD dan ERD
Penjelasan:
DFD adalah diagram yg menjelaskan keluar masuk nya (aliran)data melalui sebuah sistem
ERD adalah diagram yg menjelaskan hubungan antara entitas(tabel) di dalam sebuah databes
9. Dalam ERD,sebuah relasi dituliskan dengan ?
Jawaban:
ikon relasi biasanya belah ketupat
10. Sebutkan Hubungan antara ERD dan Normalisasi
ERD (Entity Relationship Diagram) adalah suatu model untuk menjelaskan hubungan antar data dalam basis data berdasarkan objek-objek dasar data yang mempunyai hubungan antar relasi.
ERD untuk memodelkan struktur data dan hubungan antar data, untuk menggambarkannya digunakan beberapa notasi dan simbol.
Pada dasarnya ada tiga komponen yang digunakan, yaitu :
a. Entitas
Entiti merupakan objek yang mewakili sesuatu yang nyata dan dapat dibedakan dari sesuatu yang lain. Simbol dari entiti ini biasanya digambarkan dengan persegi panjang.

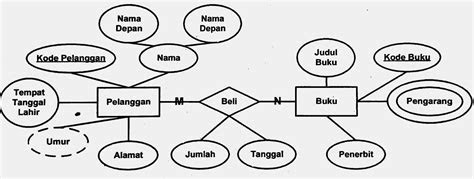

b. Atribut
Setiap entitas pasti mempunyai elemen yang disebut atribut yang berfungsi untuk mendes-kripsikan karakteristik dari entitas tersebut.
Gambar atribut diwakili oleh simbol elips.
Atribut Key
Atribut Key adalah satu atau gabungan dari beberapa atribut yang dapat membedakan semua baris data ( Row/Record ) dalam tabel secara unik. Dikatakan unik jika pada atribut yang dijadikan key tidak boleh ada baris data dengan nilai yang sama
Contoh : Nomor pokok mahasiswa (NPM), NIM dan nomor pokok lainnya
Atribut simple
atribut yang bernilai atomic, tidak dapat dipecah/ dipilah lagi
Contoh : Alamat, penerbit, tahun terbit, judul buku.
Atribut Multivalue
nilai dari suatu attribute yang mempunyai lebih dari satu (multivalue) nilai dari atrribute yang bersangkutan
Contoh : dari sebuah buku, yaitu terdapat beberapa pengarang.
Atribut Composite
Atribut composite adalah suatu atribut yang terdiri dari beberapa atribut yang lebih kecil yang mempunyai arti tertentu yang masih bisah dipecah lagi atau mempunyai sub attribute.
Contoh : dari entitas nama yaitu nama depan, nama tengah, dan nama belakang
Atribut Derivatif
Atribut yang tidak harus disimpan dalam database Ex. Total. atau atribut yang dihasilkan dari atribut lain atau dari suatu relationship. Atribut ini dilambangkan dengan bentuk oval yang bergaris putus-putus
c. Hubungan / Relasi
Hubungan antara sejumlah entitas yang berasal dari himpunan entitas yang berbeda.
Derajat relasi atau kardinalitas rasio
Menjelaskan jumlah maksimum hubungan antara satu entitas dengan entitas lainnya
One to One (1:1)
Setiap anggota entitas A hanya boleh berhubungan dengan satu anggota entitas B, begitu pula sebaliknya.
One to many (1:M / Many)
Setiap anggota entitas A dapat berhubungan dengan lebih dari satu anggota entitas B tetapi tidak sebaliknya.
Many to Many (M:M)
Setiap entitas A dapat berhubungan dengan banyak entitas himpunan entitas B dan demikian pula sebaliknya.
11. Pengertian DFD dan ERD?
Pengertian dari DFD (Data Flow Diagram) adalah perangkat-perangkat analisis dan perancangan yang terstruktur sehingga memungkinkan peng-analis sistem memahami sistem dan subsistem secara visual sebagai suatu rangkaian aliran data yang saling berkaitan.
Pengertian dari ERD (Entity Relationship Diagram) adalah suatu model untuk menjelaskan hubungan antar data dalam basis data berdasarkan objek-objek dasar data yang mempunyai hubungan antar relasi
12. bedanya ERD sama Flowchart ?
kalau ERD/entity relationship diagram adalah salah satu model yang difungsikan untuk mendesain database....
Flowchart untuk mengurutkan lahkah langkah suatu program
13. perbedaan ERD dengan class diagram ?
Jawaban:
ERD merupakan suatu model untuk menjelaskan hubungan natar data dalam basis data berdasarkan objek2 dasar data yg memiliki hubungan antar relasi.
Class diagram menggambarkan struktur dan desktipsi class, package, dan objek beserta hubungan satu sama lain.
14. bagai mana cara membuat ERD (entity relationship diagram) berikan penjelasan dan contohnya
menetukan entity
menentukan relasi
gambar erd sementara
isi kardnalitas
tentukan primary key
gambar erd berdasarkan prmary key
menentukan atribut
pemetaan atribut
gambar erd dengan atribut
periksa hasil
15. apa pendapat kalian tentang ERD.
ERD adalah suatu bentuk untuk memaparkan relasi antardata dalam basis data yang berdasarkan objek dasar yang mempunyai hubungan atar relasi.
maaf klo salah
